Der PICAXE ist im Grunde ein "normaler" PIC - Microcontroller, auf welchem ein Interpreter des Unternehmens Revolution Education läuft. Die Programme werden mit dem "PICAXE Programming Editor" entwickelt, welcher ebenfalls einen Debugger und natürlich auch den Downloader beinhaltet.

verschiedene Varianten

Die PICAXE- Chips sind als DIL und SMD Gehäuseausführung und in versch. Varianten erhältlich:





    • PICAXE 28A (dc)
    • PICAXE 28X1
    • PICAXE 28X2 (3V)
    • PICAXE 28X2 (5V)
    • [SMD] PICAXE 28X2 (3V)
    • [SMD] PICAXE 28X2 (5V)
    • [SMD] PICAXE 28X1


    • PICAXE 40X1
    • PICAXE 40X2 (3V)
    • PICAXE 40X2 (5V)
    • [SMD] PICAXE 40X2 (3V)
    • [SMD] PICAXE 40X2 (5V)
    • [SMD] PICAXE 40X1

Note: dc) Discontinued/ na) No longer available/ date: 11.07.2011, b/ lt. Angaben von: techsupplies.co.uk


Features der

  • niedriger Preis (ausgelegt für Schulen bzw. zur Ausbildung)
  • 40 Zeilen Programmspeicher
  • ADC mit guter 10bit Auflösung

Features der "A"-Varianten

  • 80 Zeilen Programmspeicher
  • eigener Datenspeicherbereich
  • 8-Bit ADC
  • Interrupts
  • Infrarotempfänger
  • Digitales Temperatursensorinterface
  • Servo-Engine
  • Keyboardinterface


Features der "M"-Varianten ("M" - Music)

  • 80 Zeilen Programmspeicher
  • spielt benutzerdefinierte oder vordefinierte Sounds ab (vordefiniert sind Happy Birthday, Jingle Bells, Silent Night, Rudolf the Red Nosed Reindeer)
  • Infrarot Sende- und Empfangsinterface
  • 8/10-Bit ADC
  • Temperaturlesefunktionen
  • Interrupts
  • Servo-Engine
  • PWM-Engine
  • Eingangspulsmessung
  • Serielles Interface


Features der "X"-Varianten ("X" - Advanced)

  • alle Features der A - Varianten zusätzlich der folgenden
  • 600 Zeilen Programmspeicher
  • I2C Interface
  • 8/10-Bit ADC
  • 12-Bit Temperaturlesefunktion
  • PWM-Engine
  • Eingangspulsmessung
  • Serielles Interface (mit höheren Baudraten)

serielles Interface (ohne Pegelwandler!!!)

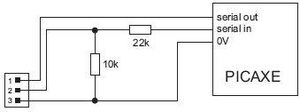

Beschaltung der serielle Schnittstelle

Beim PICAXE ist es möglich, eine serielle Schnittstelle ohne einen Pegelwandler zu betreiben. Gleichzeitig wird genau diese Schnittstelle zum Download des Programms und zu Debugzwecken aus dem Controllerprogramm verwendet!
