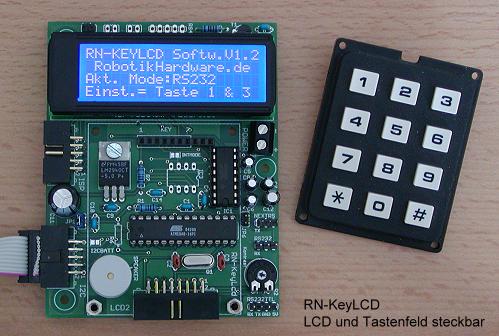

Was ist RN-KeyLCD?


Ein LCD und eine Tastatur ist fast bei allen Microcontroller-Anwendungen und Robotik-Basteleien von großem Vorteil. Nicht nur bei der späteren Bedienung der Schaltung sondern auch beim Debuggen eigener Controlleranwendungen. Der Nachteil war immer das ein Standard-LCD als auch eine Matrixtastatur viele Portleitungen belegt. Damit macht dieses Board nun Schluß! Das Board belegt keinerlei zusätzlichen Port, es kann sowohl über eine RS232 Schnittstelle (PC V24 Norm oder TTL Pegel) als auch I2C-Bus oder sogar RS485 angesteuert werden. Der Anschluß und die Ansteuerung wird dadurch sehr einfach, nicht nur bei allen RN-Board´s. Baudraten, I2C-Slave-Adresse und Betriebsmodus können über das Tastenfeld einfach umgeschaltet werden. Der Modus bleibt auch bei Spannungsausfall erhalten!

Besonders Vorteilhaft ist, dass für Tastatur, die serielle Verbindung und den I2C-Bus intern ein Ringbuffer (Zwischenspeicher) vorgesehen ist. So wird das angeschlossene Hauptboard (z.B. RN-Control oder anderes Board aber auch PC) bei Ausgaben nicht so stark wie bei herkömmlichen LCD´s gebremst. Auch Tastatureingaben gehen nicht verloren wenn das Hauptboard mal gerade wegen einer Operation nicht genügend Zeit hat um die Tasten schnell genug abzufragen. LCD und Tastatur sind dabei völlig unabhängig über das gleiche Kabel ansteuerbar. Für die Verbindung zum PC oder anderem Mikrocontrollerboard ist nur das übliche 3 poliges RS232 Kabel oder 10 polige I2C Kabel notwendig (siehe unter RN-Definitionen).

Leistungsmerkmale und Eigenschaften

  • sehr einfach über verschiedene Anschlüsse ansteuerbar.
  • per RS232 Schnittstelle (V24 PC-Pegel) ansteuerbar (also nahezu sowohl über PC als auch alle Boards Max232 etc. z.B. rn-Board Serie)
  • per RS232 TTL Pegel ansteuerbar (falls Board kein Max besitzt)
  • per I2C-Bus ansteuerbar (Slave ID kann per Tasten gewählt werden)
  • per RS485 ansteuerbar (in der derzeitigen Firmware wird jedoch noch kein Netzwerk oder spezielles Protokoll unterstützt). Endwiderstände sind über Jumper aktivierbar.
  • Spezieller RS232 RING Modus. In dieser Betriebsart kann das Board quasi in Reihe mit anderen RS232 Boards geschaltet werden. Dazu verfügt RN-KeyLCD sowohl über eine 3 polige RS232 Ein- und eine dreipolige Ausgangsstiftleiste. Auf diese Weise werden kann das Board also zwischen andere Board´s geschaltet werden. Die Daten werden von RN-KeyLCD automatisch weitergeleitet als auch auf dem Display angezeigt. Dies kann nützlich sein wenn man den Datenaustausch anderer Boards beobachten möchte.
  • Hex-Mode – alle eingehenden Bytes werden in diesem Mode Hexadezimal angezeigt. Ein sehr hilfreicher Mode wenn man Schnittstellen/Protokolle prüfen will
  • LCD-Menü um Einstellungen wie SlaveID, Baudrate, Mode einzustellen
  • Wahlweise bei Tastendruck Interrupt am I2C-Bus auslösbar
  • RN-KeyLCD kann wahlweise über den I2CBus mit Spannung versorgt werden, dadurch ist keine weitere Kabelverbindung notwendig
  • Durch eine vorhandene Spannungsstabilisierung kann das Board auch mit Spannungen zwischen 6V und ca. 18V betrieben werden.
  • Beleuchtetes Display einfach steckbar (kann jederzeit wieder entnommen werden). Es werden sowohl blaue als auch grün/gelbe Displays unterstützt.
  • Display Kontrast regelbar
  • Beleuchtung per Software ein- und ausschaltbar um Batteriekapazität zu sparen
  • Andere Display können über eine Standard Wannenstecker extern angeschlossen werden (derzeit werden nur 4x20 Zeichen Displays mit KS0073 Controller in der Firmware berücksichtigt)
  • Umlaute werden automatisch umgesetzt, so das Ausgaben wie Print "schön" auch richtig auf dem LCD erscheinen.
  • Automatisches Scrolling (Text verschiebt sich wenn letzte Zeile und Zeichen erreicht ist)

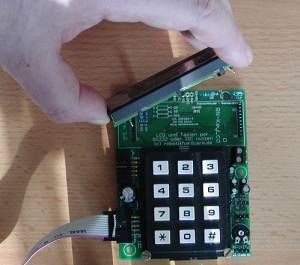

  • Matrix Tastatur nur gesteckt und angeschraubt – jederzeit abnehmbar
  • Tastatureingaben werden in Ringbuffern zwischengespeichert. Der Abruf erfolgt als ASCII oder Scancode (gleichzeitig gedrückte Tasten können so ermittelt werden)
  • Eingebauter Lautsprecher für Tastenbestätigung
  • Wahlweise können Tastenbetätigungen auch automatisch nach jeder Betätigung per RS232 als ASCII-Zeichen versendet werden
  • Alle IC´s gesockelt
  • Profis können bei Bedarf auch eigene Firmware entwickeln / ISP-Programmierstecker ist vorhanden / Schaltplan ist offengelegt
  • Roboternetz kompatible Platine (halbes Euroformat) und Stecker (RN-Definitionen)
  • Deutsche Doku mit Beispielen

Alles in allem ein Board das sicher etwas teuerer ist als ein reines LCD-Display, aber die vielfältigen Einsatzmöglichkeiten sorgen dafür das dieses sicher nicht so schnell in einer Ablage verschwindet. Insbesondere die schnelle Anschlussmöglichkeit per RS232 wird ein PC mit Terminalprogramm oft überflüssig machen.


RN-KeyLCD - Befehlsübersicht

Die Ansteuerung von RN-KeyLCD ist recht einfach, jedes Zeichen (Byte) welches per RS232, RS485 oder I2C empfangen wird, erscheint als ASCII-Zeichen auf dem LCD, die Cursorposition wird dabei automatisch eine Stelle weiter gerückt. Ist das Zeilenende erreicht wird die nächste Zeile beschrieben. Wird das letzte Zeichen der letzten Zeile beschrieben, so verschiebt sich automatisch der Bildschirminhalt um eine Zeile nach oben (Autoscolling). Auf diese Weise werden also stets die letzten 4 Zeilen angezeigt.

Natürlich existieren auch einige Befehle um den Cursor an eine gewünschte Position zu setzen, die Anzeige zu löschen oder aber Spezialbefehle um die LED-Beleuchtung ein oder auszuschalten usw. Diese Befehle bestehen aus einer bestimmten Bytefolge oder einem Sondercode. Auch hier ist es egal ob diese Codes per I2C-Bus, RS232 oder RS485 gesendet werden. Hier ist eine Übersicht der Funktionen in dem aktuellen RN-KeyLCD Betriebsystem V 1.2 (man spricht von "Firmware"). Die Firmware kann jederzeit mit einem ISP-Programmierkabel gegen eine andere ersetzt werden, falls es zum Beispiel ein Update gibt. AVR-Profis können sich sogar eine eigene Firmware erstellen.


Display löschen
Bytefolge (dezimal): 12
Basic-Beispiel (RS232):
Print Chr(12)
Carriage Return CR - Cursor nach links auf Spalte 1 setzen
Bytefolge (dezimal): 13
Basic-Beispiel (RS232):
Print Chr(13)
Linefeed LF 10 - Cursor eine Zeile tiefer
Bytefolge (dezimal): 10
Basic-Beispiel (RS232):
Print Chr(10)
Cursor positionieren um an bestimmte Stelle auf dem LCD-Display zu schreiben
Bytefolge (dezimal): 27 79 x y
x gibt hier die Spalte 1 bis 20 an
y gibt die Zeile 1 bis 4 an
Basic-Beispiel (RS232):
Print Chr(27);Chr(79);Chr(x);Chr(y)
Cursor sichtbar/unsichtbar (Standard ist ausgeschalteter Cursor)
Bytefolge (dezimal): 27 67 x
x =1 bedeutet Cursor einschalten
x =0 bedeutet Cursor ausschalten
Basic-Beispiel (RS232):
Print Chr(27);Chr(67);Chr(0)


LCD Beleuchtung ein- und aussschalten
Bytefolge (dezimal): 27 76 x
x =1 bedeutet Licht einschalten
x =0 bedeutet Licht ausschalten
Basic-Beispiel (RS232):
Print Chr(27);Chr(76);Chr(0)


Ein Zeichen aus Tastaturbuffer als Scancode senden
Durch senden dieses Befehles wird eine Taste die zwischenzeitlich im Tastaturbuffer gespeichert ist, als Scancode (2 Byte) per RS232 zurückgesendet. Der Scancode hat den Vorteil das auch gleichzeitig gedrückte Tasten vom Steuerboard ermittelt werden können.
Bytefolge (dezimal): 27 120
Basic-Beispiel (RS232):
Print Chr(27);Chr(120)
Nach dem Befehl sendet RN-KeyLCD zuerst das Low und dann das High Byte des Scancodes. Die Bedeutung des Scancodes ist weiter unten erläutert.
Ein Zeichen aus Tastaturbuffer als ASCII Zeichen senden

Durch senden dieses Befehles wird eine Taste die zwischenzeitlich im Tastaturbuffer gespeichert ist, als Ascii-Zeichen (1 Byte) per RS232 zurückgesendet. Der ASCII-Code hat den Vorteil das nur 1 Byte erforderlich ist und sehr einfach ivom Steuerboard weiterverarbeitet werden kann. Der Nachteil gegenüber dem Scancode besteht darin, das das gleichzeitige drücken von Tasten kein gültiges Zeichen ergeben.

Bytefolge (dezimal): 27 121
Basic-Beispiel (RS232):
Print Chr(27);Chr(121)
Als Rückgabe wird das ASCII-Zeichen geliefert, das auch auf der Matrixtastatur abgebildet ist. Bei gleichzeitigem Betätigen von mehreren Tasten wird ein "?" gesendet.
AUTOSEND-Modus - Gedrückte Tasten automatisch nach Tastenbetätigung senden
Durch diesen Befehl wird ein Modus aktiviert, welcher eine gedrückte Tasten sofort nach der Eingabe per RS232 gesendet. Je nach gewählten Modus (siehe nächsten Befehl TASTENCODE-Modus) wird das Tastaturereignis als 1 Byte ASCII-Code oder als 2 Byte Scancode gesendet.

Die zuvor beschriebenen "Abholbefehle" sind in diesem Fall nicht notwendig bzw. möglich. Dieser Mode bleibt solange aktiviert bis er abgeschaltet wird . Nach einem Reset bzw. Neustart wird er automatisch aktiviert. Im I2C-Modus ist diese Betriebsart nicht möglich, dort wird dieser Mode automatisch ignoriert. Bytefolge (dezimal): 27 122 x

x =1 bedeutet Automode aktiv
x =0 bedeutet Automode ausgeschaltet
Basic-Beispiel (RS232):
Print Chr(27);Chr(122);Chr(0)
TASTENCODE-Modus - Scancode und ASCII-Mode für Autosend und I2C-Abruf umschalten
Durch diesen Befehl kann man wählen ob die Tastatureingaben im Autosend-Modus (siehe Befehl zuvor) per Ascii-Zeichen oder als 2 Byte Scancode gesendet werden sollen.

Nach dem Einschalten ist generell der ASCII-Modus aktiviert. Mit diesem Befehl wird gleichzeitig im I2C-Mode die Art des Tastaturzeichenabrufes bestimmt. Per I2C müssen immer zwei Byte abgerufen werden. Im Ascii-Modus befindet sich dann im ertsen Byte das entsprechende ASCII-Zeichen des Tastaturfeldes. Im zweiten Byte steht immer 128! Im Scancode-Modus steht jedes Bit der beiden Bytes für eine Taste!

Bytefolge (dezimal): 27 119 x
x =1 bedeutet Scancode-Modus aktiv
x =0 bedeutet ASCII Mode aktiv
Basic-Beispiel (RS232):
Print Chr(27);Chr(119);Chr(1)
Tastaturspeicher löschen (alle bisher gedrückten Tasten löschen)
Bytefolge (dezimal): 27 123
Basic-Beispiel (RS232):
Print Chr(27);Chr(123)
Zeige Copyright und Firmware Version über RS232
Bytefolge (dezimal): 27 200
Basic-Beispiel (RS232):
Print Chr(27);Chr(200)


Hinweise zum I2C-Modus

Die Ansteuerung im I2C-Mode ist völlig identisch mit dem RS232-Mode. Wird ein Byte über I2C gesendet, so wird dieses ebenfalls auf dem LCD-Display ausgegeben. Sondercodes werden genau wie oben beschrieben behandelt. Tastatureingaben werden per I2C allerdings stets über einen Lesebefehl (SlaveID + 1) angefordert, da der I2C-Bus das automatische senden von I2C-Slave Board´s nicht erlaubt.

Gelesen werden aus RN-KeyLcd stets 2 Byte. Je nach Tastencode-Modus (siehe oben) müssen die Bytes unterschiedlich interpretiert werden. Im ASCII-Modi enthält das erste Byte das aufgedruckte Tastenfeld-Zeichen als ASCII-Code. Das zweite Byte enthält immer den Wert 128 und braucht in diesem Mode nicht weiter beachtet zu werden. Es kann jedoch zur Erkennung des Modus genutzt werden.

Im Scancode-Modus steht jedes Bit der beiden Bytes für eine Taste.

Erläuterung des Scancode:

Low Byte (erste abgerufene Byte)
Bit: 7 6 5 4 3 2 1 0
Name: Taste8 Taste7 Taste6 Taste5 Taste4 Taste3 Taste2 Taste1
High Byte (zweite abgerufene Byte)
Bit: 7 6 5 4 3 2 1 0
Name: ASCII-Mode - - - - Taste11 Taste10 Taste9

Bit 3 bis 6 = derzeit in der Firmware nicht genutzt / Bit 7 = Steht auf 1, wenn ASCII-Mode aktiviert


Die hier beschriebenen Befehle werden alle außer Kraft gesetzt, wenn RN-KeyLCD per Tasten in den Hex-Mode (siehe nächste Seiten) geschaltet wird.

Erwähnenswert ist noch, dass wegen der verwendeten Matrixtastatur die genauen Tastenkombinationen nur dann ermittelt werden können, wenn einzelne oder ein bzw. zwei Tasten gleichzeitig gedrückt werden. Werden noch mehr Tasten gleichzeitig gedrückt, so gibt es einige Sonderfälle bei bestimmten Tastenkombinationen wo weitere Scancode-Bits gesetzt werden. Dies sollte dann bei der Abfrage berücksichtigt werden.


RN-KeyLCD Einstellungen

Einige wichtige Einstellungen sind bei RN-KeyLCD direkt über die vorhandene Matrixtastatur möglich, dazu muss kein Steuerboard oder PC angeschlossen sein.

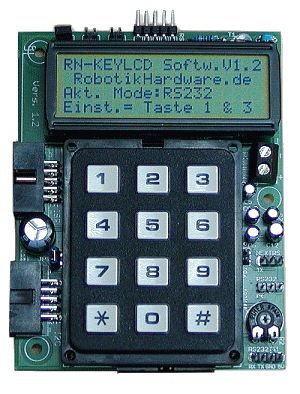

Direkt nach dem das Board durch einschalten der Betriebsspannung aktiviert wurde, meldet sich dieses mit folgender Einschaltmeldung


Dies ist im übrigen gleich ein guter Test, falls man das Board selbst aufgebaut hat (Bausatz). Erscheint keine Meldung, dann sollte man Jumper und Spannungsversorgung prüfen.

Folgende Funktionen stehen zur Verfügung:

Hardware-RESET mit Grundstellung

Werden die Tasten 1,4 und 7 gleichzeitig gedrückt, so werden Betriebsmode, I2C-Slave ID, Autosend, Baudrate wieder in die ursprüngliche Grundstellung gebracht und ein RESET ausgelöst. Das bedeutet das Board befindet sich dann im RS232-Mode mit 9600 Baud, Autosend aktiviert und SlaveID Hex 40 wird vorgegeben. Ein eventueller Hexmode wird auch deaktiviert. Diese Tastenkombination ist eigentlich nur sehr selten notwendig.

HEX-Mode Ein- und Ausschalten

Werden die Tasten 1 und # gleichzeitig gedückt, so schalte man den Hexmode ein. Ist de rHexmode bereits eingeschaltet so führt ein erneutes drücken zur Abschaltung des HEX-Mode. Im sogenannten Hex-Mode werden alle eingehenden Zeichen (egal in welchem Schnittstellenmodus RS232, RS232RING, I2C, RS485) als Hexadezimalzahl dargestellt. Dies kann sehr hilfreich sein wenn man bestimmte Schnittstellen oder Protokolle überprüfen will. Im Hexmode werden keine Sonderbefehle ausgeführt damit alle Bytes von 0 bis 255 auch wirklich unverändert dargestellt werden.

Display löschen

Durch gleichzeitig drücken der Tasten # und 3 wird das LCD-Display gelöscht, Tastaturbuffer und I2C-Befehlsspeicher gelöscht. Der Cursor wird auf Home-Position gebracht. Dies ist sinnvoll wenn man bestimmte Bytefolgen verfolgen will und etwas Platz und Übersicht braucht, insbesondere im Hex-Mode. Einstellungen werden nicht verändert, auch Autosend-, Scan- oder Hexmode! werden nicht geändert.

Grundeinstellungen per LCD-Menü

Durch gleichzeitiges drücken der Tasten 1 und 2 kommt man in ein Menü wo verschiedene Einstellungen gewählt werden können. Siehe nächstes Kapitel.

LCD-Einstellungsmenü

Durch gleichzeitiges drücken der Tasten 1 und 2 kommt man in ein Menü wo verschiedene Einstellungen gewählt werden können.

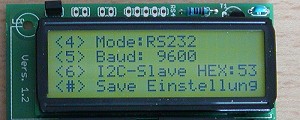

Nach dem drücken der Tasten sieht das Menü in etwa so aus (Slave ID auf Bild stimmt nicht):


Mit folgenden Tasten können nun folgende Eigenschaften umgeschaltet werden:

Taste

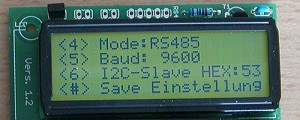

Betriebsmodus, also die Schnittstelle die genutzt werden soll Wählbar ist: RS232 , I2C , RS232 RING , RS485

Erläuterung der Modi

RS232
In diesem Modus werden alles Eingaben und Steuerbefehle über die dreipolige Stiftleiste RS232 erwartet. Wird das IC1 und IC3 aus der Fassung entfernt, so kann das Board auch über die 4 polige Stiftleiste RS232TTL im TTL-Pegel angesteuert werden.

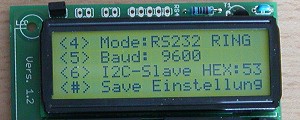

RS232RING
Dies ist eine besondere Betriebsart, hier wird das Board zwar auch über die 3 polige RS232 Schnittstelle angesteuert, jedoch wird ein zweites beliebiges Board ebenfalls per RS232 mit einer zweiten dreipoligen Stiftleiste NEXTRS verbunden. Zudem muss der Jumper JP6 entfernt werden. Alle eingehenden Daten werden wie üblich auf dem Display dargestellt, jedoch zugleich an das zweite angeschlossene RS232 Board weitergegeben. Die Rückgaben des zweiten Boardes werden dann als Rückgabe von RN-KeyLCD ebenfalls zurückgegeben. Dieser Betriebsart erlaubt also die Zwischenschaltung von RN-KeyLCD in bestehende RS232 Verbindungen. Dies kann nützlich sein, wenn man die gesendeten Daten sichtbar verfolgen will.

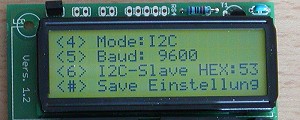

I2C
In diesem Modus erfolgt die Steuerung von RN-KeyLCD komplett über den I2C-Bus. Alle Bytes die über den I2C Bus gesendet werden, werden identisch wie die RS232 Bytes behandelt. Die Standard I2C-Slave ID Vorgabe ist Hex 40 (anders als im Bild gezeigt)


RS485
In diesem Modus werden die Daten über eine RS485 Verbindung empfangen und gesendet. Gewöhnlich steht das Board immer im Empfangsmodus- Lediglich bei Abruf von Tastaturereignissen sowie im AUTOSEND-Mode schaltet das Board automatisch ganz kurz auf senden um. Wenn dieser Modus genutzt wird, muss IC1 aus der Fassung entfernt werden und IC3 vorhanden sein.

Ein spezielles RS485 Protokoll wird derzeit nicht unterstützt, daher eignet sich dieser Modus vorwiegend auch zur Kontrolle von RS485 Verbindungen.



Taste 5

Baudrate, also die Übertragunsgeschwindigkeit der RS232 Schnittstelle Wählbar ist: 300, 2400, 9600, 19200, 38400 Baud

Taste 6

I2C-Slave ID, also die Slave-Adresse über die RN-KeyLCD angesteuert werden soll. Es kann eine beliebige I2C-Slave ID gewählt werden. Somit kann man auch sehr viele RN-KeyLCD Board´s an einem Bus (I2C Kabel) nutzen und getrennt ansprechen. Zudem ist eine wählbare ID sehr günstig wenn man beispielsweise im Hex-Mode die Sendung an ein anderes I2C-Board kontrollieren will. Durch die Taste 6 wird die ID immer um 2 erhöht und beginnt dann schließlich wieder bei 2 von vorn. Über die Taste 7 kann man in größeren Schritten umschalten.

Taste #

Durch drücken dieser Taste werden die Einstellungen fest gespeichert und das Menü verlassen. Die Einstellungen bleiben auch erhalten wenn das Board von der Spannung getrennt wird! Wurde die SLAVE ID geändert, so wird nach dem Speichern automatisch ein RESET durchgeführt.

Beispiele wie man RNKeyLCD nutzen kann

Die Ansteuerung von RN-KeyLCD ist über alle Schnittstellen denkbar einfach. Um das übersichtlich zu demonstrieren hier ein paar kleine Bascom Basic-Programme. Verwendet wurde hier das recht beliebte Board RN-Control, natürlich läßt es sich ähnlich auch mit anderen Board´s oder Programmiersprachen ansteuern.


So einfach geht’s per RS232

Bei diesem einfachen RN-Control Beispiel werden die rs232 Anschlüsse von rn-Control und rn-KeyLCD über eine 3 polige Leitung verbunden. Das Board RN-KeyLCD versorgt man daher am besten mit einer externen Spannungsquelle.

'###################################################
'rnkeylcd_rs232.bas
'Beispiel: zu RN-KeyLCD
'Das Minimalbeispiel demonstriert wie einfach Texte mit Print
'ausgegeben werden
'
'Autor: Frank
'Anleitung findet man unter http://www.Roboternetz.de im Download Bereich
'oder www.robotikhardware.de
'Weitere Beispiele sind im Roboternetz gerne willkommen!
'##############################################################

' ------------- Hier die üblichen RN-Control Anweisungen --------------
$regfile = "m32def.dat"
$crystal = 16000000                                         'Quarzfrequenz
$baud = 9600
' ------------- Ende der üblichen RN-Control Anweisungen --------------

Wait 1        'Warte bis LCD bereit, falls gleicheitig Spannung eingeschaltet wird


'Das Hauptprogramm zum Ansteuern von RN-KeyLCD

Print Chr(12);                                              'Display löschen
Print "Hallo Bastler!"
Print "Wenn dieser Text"
Print "erscheint, dann"                                     '
Print "klappt RS232 Modi" ;

End

Wie zu erkennen ist benötigt das Hauptprogramm eigentlich nur 5 Print Befehle um alle 4 LCD-Zeilen zu beschreiben. Ein Treiber ist nicht notwendig. Aus diesem Grund kann das LCD auch an Board´s genutzt werden, die eigentlich für ein Terminalprogramm ausgelegt sind. Die erste Printzeile sendet das Byte 12. Dieser Sondercode löscht das LCD-Display, siehe Befehlstabelle in der Anleitung weiter vorne. Zu beachten ist das bei der letzten Zeile ein Semikolon genutzt wird, da ansonsten der Print Befehl noch einen Zeilenvorschub senden würde, was den Display Inhalt um eine Zeile nach oben schieben würde.

Man kann nahezu das gleiche Ergebnis erreichen, wenn man das Hauptprogramm zu einem Befehl zusammenfasst:

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Print Chr(12) ; "Hallo Bastler! Wenn dieser Text erscheint, dann klappt RS232 Modi" ;
End

Der Test wird in dem Beispiel fortlaufend ausgegeben, das heißt der Zeilenwechsel erfolgt immer wenn 20 Zeichen erreicht sind. Möchte man jedoch wieder an einer bestimmten Stelle den Zeilenvorschub, so kann man es auch so schreiben:

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD

Print Chr(12) ; "Hallo Bastler!" ; Chr(13) ; Chr(10) ; "Wenn dieser Text" ; Chr(13) ; Chr(10) ;
      "erscheint, dann" ; Chr(13) ; Chr(10) ; "klappt Rs232 Modi" ;
End

Die erste Form ist diesbezüglich sicher übersichtlicher, es sollte nur zum Verständnis gezeigt werden.

Müssen Daten gezielt an eine bestimmte Stelle auf dem LCD-Display geschrieben werden, so kann man vor den Ausgabecursor (der normalerweise unsichtbar ist) an eine bestimmte Position setzen. Das nachfolgende Beispiel demonstreirt wie man zum Beispiel zwei Textausgaben an genau definierter Stelle ausgibt:

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Print Chr(12) ;                                             ' LCD löschen
Print Chr(27) ; Chr(79) ; Chr(5) ; Chr(2);                  'Cursor in Zeile 2 Spalte 5
Print "Zeile2 Spalte 5" ;
Print Chr(27) ; Chr(79) ; Chr(10) ; Chr(4);                 'Cursor in Zeile 4 Spalte 10
Print "Zeile4/S10" ;
End

Wie zu erkennen ist, wird der Cursor über Print-Anweisung an eine beliebige Stelle gesetzt. Der anschließende Print Befehl gibt dann genau dort die nächsten Zeichen aus.

Wenn man die Chr()-Codes nicht so sehr mag, dann kann man sich in der jeweiligen Programmiersprache auch sehr einfach ein paar übersichtliche Befehle definieren. Im nächsten Beispiel wurde beispielsweise ein Befehl zur Cursor-Positionierung und zur Bildschirmlöschung definiert. Das Hauptprogramm ist dadurch viel übersichtlicher und zugleich kürzer:

'
'###################################################
'rnkeylcd_rs232_test5.bas
'##############################################################

Declare Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
Declare Sub Rnlcd_clr()

' ------------- Hier die üblichen RN-Control Anweisungen --------------

$regfile = "m32def.dat"
$hwstack = 32
$framesize = 32
$swstack = 32
$crystal = 16000000                                         'Quarzfrequenz
$baud = 9600
' ------------- Ende der üblichen RN-Control Anweisungen --------------

Wait 1        'Warte bis LCD bereit, falls gleicheitig Spannung eingeschaltet wird

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD

Rnlcd_clr
Rnlcd_cursor 5 , 2
Print "Zeile2 Spalte 5" ;
Rnlcd_cursor 10 , 4
Print "Zeile4/S10" ;

End


'Die speziellen Befehle für das Board RN.KeyLCD:

Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
  Print Chr(27) ; Chr(79) ; Chr(spalte) ; Chr(zeile);
End Sub

Sub Rnlcd_clr()
  Print Chr(12);
End Sub

Die oberen Stack-Anweisungen sind in dem Beispiel eigentlich nicht notwendig, allerdings sollte man sich angewöhnen diese einzufügen sobald man mit Funktionen hantiert. Ansonsten kann es schnell vorkommen das ein zu klein definierter Stack zu Programmfehlern führt. In dem Beispiel wurden nur 2 LCD-Befehle definiert, man kann natürlich noch eine ganze Reihe eigener Befehle hinzufügen, allerdings reichen diese beiden schon für fast alle Ausgaben aus.

Das nachfolgende Beispiel zeigt wie man zum Beispiel in der Mitte des Display langsam eine hochzählende Zahl sieht:

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Dim I As Word

Rnlcd_clr
Rnlcd_cursor 5 , 2
Print "Zähler:"
Do
  Rnlcd_cursor 14 , 2
  Print I
  I = I + 1
  Wait 1
Loop

End

Und noch ein letztes Ausgabebeispiel welches das Scrolling zeigt:

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Dim I As Word

Rnlcd_clr
Do
  Print
  Print "Das ist Zeile : " ; I;
  I = I + 1
  Wait 1
Loop

End

Damit dürfte klar sein wie die Ausgabe funktioniert. Wie man andere Befehle zum Ein- und Ausschalten des Cursors, zum deaktivieren der Beleuchtung usw. sendet, dürfte jetzt auch kein Problem mehr sein.

Die Tastenabfrage im RS232Modus

Die Tastenabfrage ist im RS232-Modus ebenfalls sehr einfach. Wie schon aus der Befehlsübersicht zu ersehen ist, gibt es eine ganze Reihe von Möglichkeiten die Tasten abzufragen. Das erste Beispiel demonstriert den AUTOSEND-Mode im ASCII-Format. Dies ist der Modus, der in der Grundeinstellung festgelegt ist. Jedesmal wenn eine Taste gedrückt wird, wird diese per RS232 an das Steuerboard gesendet. In dem unteren Beispiel werden diese tastenbytes Empfangen und gleich zur Kontrolle auch auf dem LCD ausgegeben.

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Dim Taste As Byte

Rnlcd_clr
Do
  If Ischarwaiting() = 1 Then
    Taste = Inkey()
    Print "Taste: " ; Chr(taste)
  End If
Loop

End

Drücken Sie nach dem Starten mal beliebige Tasten. Das ganze funktioniert also äußerst einfach. Über eine IF-Anweisung oder Select-Case Befehl könnte man nun den Tasten verschiedene Aufgaben zuweisen, z.B. Roboter vorfahren, rückwärts fahren, staubsaugen oder halt ganz andere Dinge. Lediglich gleichzeitig gedrückte Tasten sind in diesem Mode nicht möglich, dafür werden automatisch Fragezeichen gesendet.

Der Scanmodus erlaubt aber auch das Betätigen mehrerer gleichzeitiger Tasten denn hier werden immer 2 Byte empfangen, wobei jedes Bit für eine Taste steht:

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Dim Tlow As Byte
Dim Thigh As Byte

Print Chr(27) ; Chr(119) ; Chr(1)                           'Tasten Scanmodus aktivieren
Rnlcd_clr
Do
  Tlow = Waitkey()
  Thigh = Waitkey()
  Print "Low: " ; Tlow ; " High:" ; Thigh
Loop

End

Das obere Byte schaltet durch einen Print Befehl den Scancode-Modus ein. Anschließend empfängt es den Scancode und gibt beide Bytes auf dem LCD aus. Dies ist recht hilfreich zum Verständnis. Geben Sie das Beispiel mal ein und klicken Sie auch mehrere Tasten gleichzeitig. Die Tastenwerte werden dadurch addiert.

Das nachfolgende Beispiel demonstriert wie man in Bascom Basic die einzelnen Bits abfragt und somit den Tasten bestimmte Aufgaben zuweist. In dem Beispiel wird für jede Taste nur das Wort "Aufgabe x" ausgegeben, jedoch hätte man statt diesem Print-Befehl natürlich auch ein Funktionsaufruf oder ein Gosub Befehl einfügen können.

'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Dim Tlow As Byte
Dim Thigh As Byte

Print Chr(27) ; Chr(119) ; Chr(1)                           'Tasten Scanmodus aktivieren
Rnlcd_clr
Do
  Tlow = Waitkey()
  Thigh = Waitkey()

  If Tlow.0 = 1 Then Print "Aufgabe 1"
  If Tlow.1 = 1 Then Print "Aufgabe 2"
  If Tlow.2 = 1 Then Print "Aufgabe 3"
  If Tlow.3 = 1 Then Print "Aufgabe 4"
  If Tlow.4 = 1 Then Print "Aufgabe 5"
  If Tlow.5 = 1 Then Print "Aufgabe 6"
  If Tlow.6 = 1 Then Print "Aufgabe 7"
  If Tlow.7 = 1 Then Print "Aufgabe 8"

  If Thigh.0 = 1 Then Print "Aufgabe 9"
  If Thigh.1 = 1 Then Print "Aufgabe 10"
  If Thigh.2 = 1 Then Print "Aufgabe 11"
  If Thigh.3 = 1 Then Print "Aufgabe 12"
Loop

End

Das besondere bei dieser Abfrage ist, das durch gleichzeitiges betätigen von Tasten auch quasi gleichzeitig mehrere Aufgaben ausgeführt werden.

Bislang haben wir nur gesehen wie Tasten im AUTOSEND-Modus abgefragt werden. Wie schon erläutert sendet RN-KeyLCD iin diesem Modi automatisch die Tasten direkt nach der Eingabe. Es gibt aber Aufgaben bei denen das Hauptboard nicht genügend Zeit hat um ständig die Tasten abzufragen, somit gingen in dieser Betriebsart eventuell Tasten verloren. Für diesen Zweck gibt es auch eine Möglichkeit bei der Tasten in RN-KeyLCD zwischengespeichert werden. Die Tasten können dann nacheinander vom Hauptboard abgerufen werden, sobald dafür Zeit ist. Für diesen Zweck haben wir im nachfolgenden Beispiel gleich eine spezielle Funktion definiert welche die beiden Scancode-Bytes abruft und zu einer WORD Variable zusammenfügt. Diese Methode erleichtert die Weiterverabeitung des Scancodes, denn für jede Taste ist ein Bit der WORD Variablen zuständig.

'###################################################
'rnkeylcd_rs232_test11.bas
'##############################################################

Declare Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
Declare Sub Rnlcd_clr()
Declare Function Rnlcd_getscan() As Word


' ------------- Hier die üblichen RN-Control Anweisungen --------------

$regfile = "m32def.dat"
$hwstack = 32
$framesize = 32
$swstack = 32
$crystal = 16000000                                         'Quarzfrequenz
$baud = 9600
' ------------- Ende der üblichen RN-Control Anweisungen --------------

Wait 1        'Warte bis LCD bereit, falls gleicheitig Spannung eingeschaltet wird


'Das Hauptprogramm zum Ansteuern von RN-KeyLCD
Dim Taste As Word
Print Chr(27) ; Chr(122) ; Chr(0);                          'Autosend deaktivieren
Print Chr(27) ; Chr(119) ; Chr(1);                          'Tasten Scanmodus aktivieren
Rnlcd_clr
Do
  Taste = Rnlcd_getscan()
  If Taste <> 0 Then
     Print "Taste: " ; Taste
  End If
  Wait 3                                                    ' 3 Sekunden Pause um Zwischenspeicher zu demonstrieren
Loop

End


'Die speziellen Befehle für das Board RN.KeyLCD:

Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
  Print Chr(27) ; Chr(79) ; Chr(spalte) ; Chr(zeile);
End Sub

Sub Rnlcd_clr()
  Print Chr(12);
End Sub


'Scancode als Word abfragen
Function Rnlcd_getscan() As Word
Local Tlow As Byte
Local Thigh As Byte
Local Temp As Byte

 'Diese erste Schleife löscht nur RS232 Buffer
  Do
    Temp = Inkey()
  Loop Until Ischarwaiting() = 0

  Print Chr(27) ; Chr(120);     'Befehl damit RN-KeyLCD Taste auf Speicher sendet
  Tlow = Waitkey()
  Thigh = Waitkey()
  Rnlcd_getscan = Thigh * 256
  Rnlcd_getscan = Rnlcd_getscan + Tlow
End Function

Im Hauptprogramm wurde im oberen Beispiel extra ein 3 Sekunden Wait-Befehl eingefügt bevor die nächste Taste abgerufen wird. Wenn Sie nun schnell hintereinander Tasten auf dem Tastenfaed drücken, werden diese Tasten automatisch zwischengespeichert und nacheinander vom Hauptboard abgerufen. Es geht also nix verloren, alle Tastenwerte werden nacheinander auf dem LCD ausgegeben

Es gibt noch eine andere Funktion bei der man statt dem Scancode auch den ASCII-Code gezielt abrufen kann. Auch dort werden alle Tasten in einem Zwischenspeicher (Ringbuffer) abgelegt, die vorgehensweise ist sehr ähnlich, ein Beispiel dazu erübrigt sich daher sicherlich.


Anmerkung

Die Betriebsmodi RS485 und RS232Ring funktionieren auf die gleiche Weise wie der zuvor beschriebene RS232 Mode, die Beispiele können somit übernommen werden. Allerdings werden im RS232Ring-Mode die Tasten an das eingeschleifte Board weitergesendet und können nicht vom Hauptboard empfangen werden. Der RS232RING-Mode ist also vorwiegend zur Überwachung gedacht.


Die Ansteuerung per I2C-Bus

Obwohl die Ansteuerung von den Befehlen her betrachtet, per I2C-Bus kaum anders ist, gestaltet sich die Text-Ausgabe doch etwas anders weil halt für den I2C-Bus kein "print" Befehl exestiert. Man muss also die Bytes und Strings entweder mit den herkömmlichen I2C-Befehlen an das Board senden, oder bastelt sich ein paar kleine Hilfsroutinen. Die Hilfsroutinen könnte man dann später sehr einfach mit einem include-Befehl in eigene Programme integrieren. Der besseren Übersicht wegen verwenden wir in den hier gezeigten Beispielen keinen Include-Befehl.

Hier ein Beispiel mit den herkömmlichen I2C-Befehlen in Bascom-Basic:

'###################################################
'rnkeylcd_i2c_test1.bas
'Beispiel: zu RN-KeyLCD
'LCD und Matrixtastaturboard RN-KeyLCD wird per I2C angesteuert
'
' Achtung:
' Diese Demo ist mit Bascom Compiler 1.11.7.7 getestet
' Nur ältere Bascom Versionen benötigen eine neue Libary
' http://www.roboternetz.de/phpBB2/viewtopic.php?t=694&start=22
'###################################################
'

' ------------- Hier die üblichen RN-Control Anweisungen --------------
$regfile = "m32def.dat"
$hwstack = 32
$framesize = 32
$swstack = 32

$crystal = 16000000                                         'Quarzfrequenz
$baud = 9600
Config Scl = Portc.0                                        'Ports fuer IIC-Bus
Config Sda = Portc.1
' ------------- Ende der üblichen RN-Control Anweisungen --------------

'Hauptprogramm

Const Rnkeylcd_slaveid_write = &H40                         'I2C SlaveAdresse
Const Rnkeylcd_slaveid_read = &H41

Dim Stemp As String * 100

Wait 1        'Warte bis LCD bereit, falls gleicheitig Spannung eingeschaltet wird
I2cinit

Stemp = Chr(12)  'Löscht LCD
I2csend Rnkeylcd_slaveid_write , Stemp , 1

Stemp = "RN-KeyLCD per I2C"
I2csend Rnkeylcd_slaveid_write , Stemp , 17

End

Hier wird einfach eine String-Variable mit dem auszugebenden String oder auch der Befehlssequenz belegt. Der String kann dann bequem mit der Bascom Anweisung I2csend verschickt werden, es muss lediglich die SlaveID und die Länge des Strings mit angegeben werden.

Das das ganze mit ein paar kleinen Funktionen viel bequemer geht, sieht man im nachfolgenden Beispiel. Das Hauptprogramm ist nun viel übersichtlicher. Neben zwei Strings wird nun gleich gezeigt wie man auch eine Variable an einer bestimmten Position ausgibt. Ein Zähler wird im Sekundentakt in der vierten Zeile hochgezählt:

'###################################################
'rnkeylcd_i2c_test2.bas
'Beispiel: zu RN-KeyLCD
'LCD und Matrixtastaturboard RN-KeyLCD wird per I2C angesteuert
'
' Achtung:
' Diese Demo ist mit Bascom Compiler 1.11.7.7 getestet
' Nur ältere Bascom Versionen benötigen eine neue Libary
' http://www.roboternetz.de/phpBB2/viewtopic.php?t=694&start=22
'###################################################
'

' ------------- Hier die üblichen RN-Control Anweisungen --------------
$regfile = "m32def.dat"
$hwstack = 32
$framesize = 32
$swstack = 32

$crystal = 16000000                                         'Quarzfrequenz
$baud = 9600
Config Scl = Portc.0                                        'Ports fuer IIC-Bus
Config Sda = Portc.1
' ------------- Ende der üblichen RN-Control Anweisungen --------------


Declare Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
Declare Sub Rnlcd_clr()
Declare Sub Rnlcd(byval Text As String)


Const Rnkeylcd_slaveid_write = &H40                        'I2C SlaveAdresse
Const Rnkeylcd_slaveid_read = &H41


'Hauptprogramm
Dim Stemp As String * 100
Dim I As Word
Wait 1        'Warte bis LCD bereit, falls gleicheitig Spannung eingeschaltet wird
I2cinit

Rnlcd_clr

Rnlcd_cursor 4 , 2
Rnlcd "Willkommen im"
Rnlcd_cursor 4 , 3
Rnlcd "Roboternetz"

Do
 Rnlcd_cursor 4 , 4
 Stemp = "Zähler: " + Str(i)
 Rnlcd Stemp
 I = I + 1
 Wait 1
Loop

End



'--------------------------------------------------------------
'Die speziellen I2C Befehle für das Board RN.KeyLCD:

Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
Local Befehle As String * 4

  Befehle = Chr(27) + Chr(79) + Chr(spalte) + Chr(zeile)
  I2csend Rnkeylcd_slaveid_write , Befehle , 4
End Sub


Sub Rnlcd_clr()
Local Befehle As String * 2

  Befehle = Chr(12)
  I2csend Rnkeylcd_slaveid_write , Befehle , 1
End Sub


Sub Rnlcd(byval Text As String)                             'Eine Art Print Befehl
Local Le As Word
  Le = Len(text)
  I2csend Rnkeylcd_slaveid_write , Text , Le
End Sub


Wie man das LCD nun über I2C-Ansteuert dürfte somit klar sein. Es ist zu empfehlen die unteren LCD-Befehle in eigene Programme zu übernehmen, das erleichtert die Ansteuerung doch erheblich. Man könnte in Bascom auch eine Libary erstellen und dann die Bascom-LCD Befehle nutzen. Allerdings bringt das keine echten Vorteile und würde vermutlich etwas mehr Speicher belegen da dort unnötiger Code enthalten ist.

Der I2C-Bus ist bei RN-KeyLCD mit 100kBit ausgelegt. Ein Ringbuffer sorgt dafür das der I2C-Bus sehr schnell wieder freigegeben wird, somit wird der Bus vom Board kaum belastet.


Tastaturabfrage per I2C-Bus

Die Tastaturabfrage per I2C funktioniert ähnlich wie bei der RS232-Schnittstelle mit Abrufbefehl. Per I2C-Bus gibt es keinen AUTOSEND-Befehl, das bedeutet Tasten können nicht automatisch an das Hauptboard gesendet werden, sowas ist generell über I2C nicht möglich.

Daher muss das Hauptboard ab und zu die Tasten durch einen Lesebefehl abfragen. Ein vorhandener Ringspeicher sorgt dafür das keine Tasten verloren gehen, selbst wenn das Hauptboard mal nicht genug Zeit für den Abruf findet. Es werden immer 2 Bytes abgerufen, egal ob sich das Board im ASCII-Modus oder im Scancode-Modus befindet. Die Bytes müssen nur unterschiedlich interpretiert werden, siehe Befehlsbeschreibung.

In dem nachfolgenden Beispiel haben wir gleich eine Unterfunktion definiert die sowohl im Scan- als auch ASCII-Modus funktioniert. Im ASCII-Modus liefert die Funktion das ASCII-Zeichen und im ScanCode-Modus den Scancode als WORD zurück. Mit Hilfe der Funktion ist die Tastenabfrage sehr einfach:

'###################################################
'rnkeylcd_i2c_test3.bas
'Beispiel: zu RN-KeyLCD
'LCD und Matrixtastaturboard RN-KeyLCD wird per I2C angesteuert
'
' Achtung:
' Diese Demo ist mit Bascom Compiler 1.11.7.7 getestet
' Nur ältere Bascom Versionen benötigen eine neue Libary
' http://www.roboternetz.de/phpBB2/viewtopic.php?t=694&start=22
'###################################################
'

' ------------- Hier die üblichen RN-Control Anweisungen --------------
$regfile = "m32def.dat"
$hwstack = 32
$framesize = 32
$swstack = 32

$crystal = 16000000                                         'Quarzfrequenz
$baud = 9600
Config Scl = Portc.0                                        'Ports fuer IIC-Bus
Config Sda = Portc.1
' ------------- Ende der üblichen RN-Control Anweisungen --------------


Declare Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
Declare Sub Rnlcd_clr()
Declare Sub Rnlcd(byval Text As String)
Declare Sub Rnlcd_cr()
Declare Function Rnlcd_getscan() As Word
Declare Sub Rnlcd_scanmodus(byval Ein As Byte)        'Tastenscanmodus ein und ausschalten


Const Rnkeylcd_slaveid_write = &H40                         'I2C SlaveAdresse
Const Rnkeylcd_slaveid_read = &H41


'Hauptprogramm
Dim Stemp As String * 100
Dim Taste As Word

I2cinit

Rnlcd_clr

Rnlcd_scanmodus 1                                           'Scanmodus ein
Do
 Taste = Rnlcd_getscan()
 If Taste <> 0 Then
   Stemp = "Taste: " + Str(taste)
   Rnlcd Stemp
   Rnlcd_cr
 End If
 Waitms 500
Loop

End




'--------------------------------------------------------------
'Die speziellen I2C Befehle für das Board RN.KeyLCD:

Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)       'Cursor setzen
Local Befehle As String * 4
  Befehle = Chr(27) + Chr(79) + Chr(spalte) + Chr(zeile)
  I2csend Rnkeylcd_slaveid_write , Befehle , 4
End Sub


Sub Rnlcd_clr()                                             'LCD löschen
Local Befehle As String * 2
  Befehle = Chr(12)
  I2csend Rnkeylcd_slaveid_write , Befehle , 1
End Sub


Sub Rnlcd_cr()                                              'LCD Zeilenvorschub
Local Befehle As String * 2
  Befehle = Chr(13) + Chr(10)
  I2csend Rnkeylcd_slaveid_write , Befehle , 2
End Sub


Sub Rnlcd(byval Text As String)                             'Eine Art Print Befehl
Local Le As Word
  Le = Len(text)
  I2csend Rnkeylcd_slaveid_write , Text , Le
End Sub



Function Rnlcd_getscan() As Word                            'Scancode als Word abfragen
Local Lscan As Byte
Local Hscan As Byte


  I2cstart
  I2cwbyte Rnkeylcd_slaveid_read
  I2crbyte Lscan , Ack
  I2crbyte Hscan , Nack
  I2cstop

  If Hscan.7 = 1 Then                                       'AScii Modus
     Rnlcd_getscan= Lscan
  Else
     Rnlcd_getscan = Hscan * 256
     Rnlcd_getscan = Rnlcd_getscan + Lscan
  End If

End Function


Sub Rnlcd_scanmodus(byval Ein As Byte)                      'Tastenscanmodus ein und ausschalten
Local Befehle As String * 3
  Befehle = Chr(27) + Chr(119) + Chr(ein)
  I2csend Rnkeylcd_slaveid_write , Befehle , 3
End Sub


I2C Bus Interrupt nutzen um Tastatur abzufragen

Nach den Roboternetz-Spezifikationen ist Pin 10 des i2C-Steckers für eine Art-Interrupt Leitung reserviert. Diese Leitung wird von angeschlossenen I2C-Bus Teilnehmern genutzt um ein Ereignis zu melden. Die Spezifikation sagt, das diese Leitung auf Low gezogen wird, wenn ein Slave Daten für den Master bereithält.

In dem nachfolgenden Beispiel nutzen wir diese Leitung bei RN-Control aus. Dafür muss lediglich der Jumper INT-Jumper bei RN-Control (siehe JP6 der RN-Control Anleitung) gesteckt werden. Bei RN-KeyLCD muss die bereits vorgesehene Lötbrücke INTMODE durch einen Lötpunkt geschlossen werden. Das war´s, nun kann im RN-Control der Interrupt ausgenutzt werden um auf Tastaturereignisse zu reagieren. Das Beispiel demonstriert es:

'###################################################
'rnkeylcd_i2c_test4.bas
'Beispiel: zu RN-KeyLCD
'LCD und Matrixtastaturboard RN-KeyLCD wird per I2C angesteuert
'
' Achtung:
' Diese Demo ist mit Bascom Compiler 1.11.7.7 getestet
' Nur ältere Bascom Versionen benötigen eine neue Libary
' http://www.roboternetz.de/phpBB2/viewtopic.php?t=694&start=22
'###################################################

' ------------- Hier die üblichen RN-Control Anweisungen --------------
$regfile = "m32def.dat"
$hwstack = 62
$framesize = 62
$swstack = 62

$crystal = 16000000                                         'Quarzfrequenz
$baud = 9600
Config Scl = Portc.0                                        'Ports fuer IIC-Bus
Config Sda = Portc.1
' ------------- Ende der üblichen RN-Control Anweisungen --------------

Declare Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)
Declare Sub Rnlcd_clr()
Declare Sub Rnlcd(byval Text As String)
Declare Sub Rnlcd_cr()
Declare Function Rnlcd_getscan() As Word
Declare Sub Rnlcd_scanmodus(byval Ein As Byte)      'Tastenscanmodus ein und ausschalten
Declare Sub Rnlcd_clearkeybuffer()                  'Löscht Tastaturbuffer

Const Rnkeylcd_slaveid_write = &H40                  'I2C SlaveAdresse
Const Rnkeylcd_slaveid_read = &H41

'Hauptprogramm
Config Pinb.2 = Input
Portb.2 = 1                         'Pullup ein
Config Int2 = Falling

Dim Stemp As String * 100
Dim Taste As Word

Wait 1                               'Warte bis LCD bereit
I2cinit

On Int2 Tasten_interrupt
Enable Int2
Enable Interrupts

Rnlcd_clr
Rnlcd_scanmodus 1                    'Scanmodus ein
Rnlcd_clearkeybuffer                 'Tastatubuffer löschen, falls noch Tasten drin stecken

Do
  'Hier könnte beliebiges Hauptprogramm stehen
Loop

End

Tasten_interrupt:
   Taste = Rnlcd_getscan()
   If Taste <> 0 Then                                       'Wurde Taste gedrückt
     Stemp = "Taste: " + Str(taste)
     Rnlcd Stemp
     Rnlcd_cr
   End If
   Return



'--------------------------------------------------------------
'Einige spezielle I2C.Befehle für RN-KeyLCD als Funktion definiert:

Sub Rnlcd_cursor(byval Spalte As Byte , Byval Zeile As Byte)       'Cursor setzen
Local Befehle As String * 4
  Befehle = Chr(27) + Chr(79) + Chr(spalte) + Chr(zeile)
  I2csend Rnkeylcd_slaveid_write , Befehle , 4
End Sub


Sub Rnlcd_clr()                                             'LCD löschen
Local Befehle As String * 2
  Befehle = Chr(12)
  I2csend Rnkeylcd_slaveid_write , Befehle , 1
End Sub


Sub Rnlcd_cr()                                              'LCD Zeilenvorschub
Local Befehle As String * 2
  Befehle = Chr(13) + Chr(10)
  I2csend Rnkeylcd_slaveid_write , Befehle , 2
End Sub


Sub Rnlcd(byval Text As String)                             'Eine Art Print Befehl zum Ausgeben von Text
Local Le As Word
  Le = Len(text)
  I2csend Rnkeylcd_slaveid_write , Text , Le
End Sub



Function Rnlcd_getscan() As Word                            'Scancode als Word abfragen
Local Lscan As Byte
Local Hscan As Byte


  I2cstart
  I2cwbyte Rnkeylcd_slaveid_read
  I2crbyte Lscan , Ack
  I2crbyte Hscan , Nack
  I2cstop

  If Hscan.7 = 1 Then                                       'AScii Modus
     Rnlcd_getscan = Lscan
  Else
     Rnlcd_getscan = Hscan * 256
     Rnlcd_getscan = Rnlcd_getscan + Lscan
  End If

End Function


Sub Rnlcd_scanmodus(byval Ein As Byte)                      'Tastenscanmodus ein und ausschalten
Local Befehle As String * 3
  Befehle = Chr(27) + Chr(119) + Chr(ein)
  I2csend Rnkeylcd_slaveid_write , Befehle , 3
End Sub

Sub Rnlcd_clearkeybuffer()                                  'Löscht Tastaturbuffer
Local Befehle As String * 2
  Befehle = Chr(27) + Chr(123)
  I2csend Rnkeylcd_slaveid_write , Befehle , 2
End Sub

Nicht erschrecken wenn das Beispiel auf den ersten Blick etwas lang aussieht. Der Vollständigkeithalber haben wir das ganze Listing mit allen Befehlsdefinitionen abgedruckt. Der eigentliche Hautteil ist ja sehr kurz. Der Vorteil dieser Abfrage ist, das man im Hauptprogramm quasi garnicht auf die Tastatur achten muss, somit werden auch keinerlei Bytes über den I2C-Bus versendet. Erst wenn eine Taste bei RN-KeyLCD gedrückt wird, wird bei dem Hauptboard (hier rn-control) ein Interrupt ausgelöst. Das Hauptprogramm wird dann kurz unterbrochen um die Taste per I2C-Bus abzuholen, danach wird es wieder weiter ausgeführt. Das ganze geht so schnell das es quasi wirkt als geschehe alles gleichzeitig. Achten Sie bei dem Beispiel auch darauf das noch etwas höhere Stackwerte notwendig sind, siehe Quellcode!

Verschweigen möchte ich nicht, das dieses Irq-Beispiel so nur wie gewünscht funktioniert wenn nur ein einziges Board am I2C-Bus diese Interrupt Leitung nutzt. Die Interrupt-Leitung kann jedoch auch von mehreren Board´s genutzt werden, in dem Fall muss im Hauptprogramm ab und zu geprüft werden ob noch die Interrupt Leitung auf Low liegt, denn dann könnten schon wieder Tasten vorhanden sein. Ein Interrupt kann dann nämlich aus bleiben wenn mehrere Boards gleichzeitig die Leitung auf Masse ziehen. Aber auch das ist nicht sonderlich schwierig in einem Programm zu berücksichtigen. Da dieser Fall derzeit kaum auftreten wird, mangels Board´s die diese I2C-Interrupt Leitung nutzen, erspare ich mir ein Beispiel.

Aufbau und Anwendung

Der Aufbau der Schaltung ist durch die vorgefertigte Platine bzw. den Bausatz (über robotikhardware.de, siehe Weblinks beziehbar) eigentlich problemlos auch von Elektronik-Einsteigern zu bewerkstelligen. Durch den Bestückungsdruck und die Bestückungsliste, etwas weiter hinten in dieser Dokumentation, ist der Aufbau unkritisch. Der speziell dafür programmierte Controller ist im Bausatz bereits enthalten! Die Schaltung benötigt in der Regel eine Aufbauzeit von ca. 30 – 45 Minuten.

Dennoch einige Anmerkungen zu eventuellen Hürden:

  1. Nicht vergessen das in die Fassung wo MEGA8 steht, der oben erwähnte programmierte Spezialchip eingesetzt werden muß. Diesen gibt es fix und fertig programmiert bei robotikhardware.de. Versierte Programmierer/Experten, können natürlich auch ein eigenes Betriebsystem für das Board entwickeln.
  2. Vor dem Anlegen der Spannung die genaue Bedeutung des Jumpers JP1 beachten. Wenn das Board über den I2C Bus mit Strom versorgt wird, muss Jumper JP1 eingesteckt werden. In diesem fall darf aber keine weitere Spannung an den Schraubklemmen angelegt werden. Bevorzugt man eine Versorgung über die Schraubklemmen, so muß JP1 entfernt werden (außer man will den I2C-Bus mit Strom versorgen)
  3. Vor dem einstecken des Display´s darauf achten das JP2 nur bei dem grün/gelben Display gesteckt sein darf. Bei dem blauen Display muß dieser Jumper entfernt werden da sonst die Beleuchtung überlastet würde. Beim einstecken des Display darauf achten das dieses in die richtigen Kontakte gesteckt wird. Auf der Platine sitzen 10 polige Buchsenleisten da 9 polige im Fachhandel nicht zu bekommen sind. Da das Display nur 9 Kontakte hat, darf man dieses nicht falsch einsetzen. Anhand der Beschriftung auf der Platine und der Beschriftung der Kontakte kann man die genauen Pinnummern vergleichen.
  4. Auch beim Einstecken des Tastenfeldes drauf achten das dieses in den richtigen Kontakten stecken. Dies ist auf der Platine und im Bestückungsplan gut erkennbar, Die Stifte müssen ganz links in der Buchse stecken. Die unteren beiden Befestigungslöcher des Tastenfeldes sollten mit einem 3 mm Bohrer leicht von 2,5 auf 3mm erweitert werden damit dieses mit 3mm Schrauben und den mitgelieferten Abstandsbolzen verschraubt werden kann.
  5. Sollte Sie nach dem Einschalten einen kurzen Ton hören aber keine Meldung sehen, dann ist vermutlich der Kontrastregler nicht richtig eingestellt. Drehen sie also solange an dem Poti KONTRAST bis der Text gut lesbar ist.
  6. Setzen Sie niemals das IC3 und IC1 gleichzeitig ein. Gewöhnlich wird nur IC1 ein MAX232 eingesetzt. Nur wenn der RS485 Modus gebraucht wird, wird IC1 entfernt und in IC-Fassung 3 das IC Max485 eingesetzt. Soll der TTL-Pegel der RS232 genutzt werden, was wohl seltener der Fall sein wird, dann müssen beide IC´s entfernt werden. (Der Max485 gehört eventuell nicht immer zum Lieferumfang eines Bausatzes, da der RS485 Mode relativ selten genutzt wird, gegebenenfalls mitbestellen)
  7. Es muss in jedem Fall der mitgelieferte 16 Mhz Quarze bestückt werden. Andere Taktraten sind nicht möglich.

Das waren eigentlich schon die besonderen Punkte die zu beachten sind. Ansonsten natürlich sauber mit einem 15 – 25 W Lötkolben alles auf der Unterseite verlöten. Grundkenntnisse beim Löten werden empfohlen.


nach dem Aufbau sollten Sie nochmals alle Lötpunkte kontrollieren. Wenn sich das Board über das LCD meldet als auch einen Pieps beim anlegen der Spannung zu hören ist, dann deutet das darauf hin das alles gut geklappt hat. In dem Fall können Sie sich dann anhand der vorhergehenden Beispiele mit der Ansteuerung beschäftigen. Sie können das Board auch mit der RS232 des PC´s verbinden, passende Kabel gibt’s zum Beispiel über Robotikhardware.de. Über ein Terminalprogramm (zum Beispiel das eingebaute in Bascom) können Sie dann per PC-Tastatur auf dem LCD schreiben.

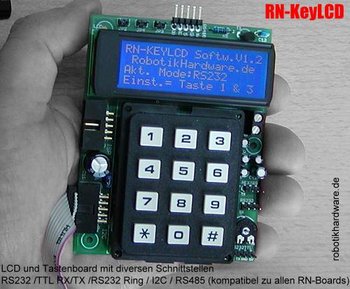

Auf dem oberen Bild ist zu erkennen das IC3 und ganz oben 2 Jumper und eine 5 polige Stiftleiste nicht bestückt ist. Diese Teile sind nur in dem selten benötigten RS485 Modus notwendig und können ansonsten weggelassen werden. Der Widerstand R7 (im Bild bestückt) sollte ebenfalls nicht bestückt werden, er ist eventuell für eine andere Firmware-Version vorgesehen.
Nochmal ganz wichtig
Niemals den I2C-Bus Stecker versehendlich in die daneben liegende ISP-Buchse stecken. Dadurch wird fast immer Ihr Board oder ihr ISP-Dongel beschädigt. Immer genau darauf achten das der I2C-Stecker auch in die I2C-Bus Buchse gesteckt wird. Die Buchsen sind entsprechend beschriftet!

Erläuterung der Anschlüsse, Kurzschlussbrücken, Jumper

Erläuterungen der Jumper und Lötbrücken

JP1

Dieser Jumper verbindet die 5V Leitung auf dem I2C-Bus mit der 5V Logik-Spannung. Wenn Sie den Jumper einstecken, dann können Sie das Board komplett über den I2C-Bus mit Strom versorgen. Eine zusätzliche Spannung bzw. zusätzliches Kabel ist dann nicht mehr notwendig. Versorgen Sie das Board jedoch über die Schraublemmen mit einer Spannung zwischen 6 und 18V, so darf dieser Jumper nicht gesteckt werden, außer sie wollen den I2C-Bus mit 5V Spannung versorgen.

JP2

Dieser Jumper ändert beim Einstecken den LCD-Vorwiderstand für die Beleuchtung von ca. 28 Ohm auf 8 Ohm. In der Regel wird das grün/gelbe Display von Robotikhardware.de eingesteckt werden, in diesem Fall muss der Jumper gesteckt werden. Wird alternativ ein blaues Display eingesteckt, so muss dieser Jumper unbedingt entfernt werden da ansosnsten die LCD_Beleuchtung dieses Display Schaden nimmt.

JP3 und JP4

Wenn der RS485 Modus genutzt wird und das Board das letzte Board in einem Netzwerk ist, so kann durch einstecken dieser beiden Jumper ein Endwiderstand aktiviert werden. Dies entspricht der RS485 Norm.

JP6

Das Board besitzt einen Ringmodus bei dem es praktisch zwischen zwei andere Boards in Reihe geschaltet werden kann. Wenn dieser Ringmodus genutzt werden soll, darf dieser Jumper nicht gesteckt sein und ein zweites Board muss an der Stiftleiste NEXTRS angeschlossen sein. In allen anderen Fällen muss dieser Jumper gesteckt sein!

Lötbrücke I2CBATT

Hier handelt es sich um eine Lötbrücke die bei Bedarf mit einem Tropfen Lötzin verbunden werden kann. Durch die Verbindung wird die unstabilisierte Batteriespannung vom I2C-Bus mit der unstabilisierten Eingangsspannung dieses Board´s verbunden. Dadurch kann wahlweise der I2C-Bus zur Stromversorgung des Boards oder das Board zur Stromversorgung des I2C-Busses genutzt werden. Gewöhnlich ist dies nicht notwendig so das diese Lötbücke immer offen bleibt.

Lötbücke INTMODE

Wenn diese Lötbrücke mit einem Tropfen Lötzinn geschlossen wird, dann kann das Board über den I2C-Bus einen Interrupt auslösen wenn ein Zeichen im Tastaturbuffer landet. Die Leitung wird auf Low gezogen bis alle Zeichen aus dem Tastaturbuffer abgeholt wurden. Wenn dieser Mode aktiviert wird, ist allerdings der RS485 Modus nicht mehr möglich, dahe rist diese Lötbrücke gewöhnlich offen.

Lötbücke INTMODE

Wenn diese Lötbrücke mit einem Tropfen Lötzinn geschlossen wird, dann kann man den RS485 – Bus (5 polige Stiftleiste) mit einer unstabilisierten Eingangsspannung verbinden. Gewöhnlich ist das nicht notwendig so das diese Brücke offen bleibt.


Erläuterungen der Anschlüsse

I2C-Bus

Übe diesen I2C-Bus kann das komplette Board angesteuert als auch mit Spannung versorgt werden. Der I2C-Bus hat den Vorteil das mehrere Board´s an dem gleichen Kabel angeschlossen werden. Es können mehrere RN-KeyLCD-Board´s abe rauch ganz verschiedene I2C-Boards sein. Wichtig ist nur das jedes Board eine unterschiedlich Adresse (I2C-Slave ID) besitzt. Die Standard I2C-Slave-ID bei RN-KeyLCD ist Hex 40, diese kann aber per Tastenfeld beliebig verändert werden. Entsprechend der Roboternetz-Norm wird hier ein 2x5 poliger Stecker angeschlossen. Die Belegung entspricht exakt der von allen Roboternetz-Boards:

Pin 1 SCL (Taktleitung)
Pin 3 SDA (Datenleitung)
Pin 5 +5V  (Kann über Jumper I2C5V getrennt werden)
Pin 7 +5V  (Kann über Jumper I2C5V getrennt werden)
Pin 9  Batteriespannung Diese Leitung wird jedoch bei RN-Motor nicht benutzt
Pin 2,4,6,8 GND
Pin 10  INT  Diese Leitung kann bei Tastaturereignissen einen Interrupt auslösen
ISP – IN SYSTEM PROGRAMMING

Über diesen Anschluß kann der Controller auf dem Board mit einem Standard ISP-Kabel direkt an einen Parallelport des PC´s angeschlossen und umprogrammiert werden. Achtung: Dies ist in der Regel nicht notwendig, da ja der Controller bereits programmiert ist. Dieser Anschluß sollte deshalb nur von sehr erfahreneren AVR-Programmierern benutzt werden. Der Anschluss kann abe rauch genutzt werden um Firmware-Updates einzuspielen, aber natürlich ist dazu auch ein ISP-Adapter notwendig. Die Belegung des ISP-Anschlusses ist zu dem weit verbreitetet STK200 Programmier Dongle kompatibel. Ein entsprechender Dongle kann man sich entweder selber basteln (siehe Beitrag AVR-ISP Programmierkabel) oder fertig bestellen (z.B.robotikhardware.de siehe Weblinks).

Pin 1 MOSI
Pin 2 VCC
Pin 3 Nicht belegt
Pin 4 GND
Pin 5 RESET
Pin 6 GND
Pin 7 SCK
Pin 8 GND
Pin 9 MISO
Pin 10 GND
LCD2

Gewöhnlich nutzt man bei RN-KeyLCD das LCD das direkt auf das Board aufgesteckt wird. In diesem Fall ist dieser Anschluss immer unbelegt. Entfernt man jedoch das LCD aus dem Sockel, so kann hier ein Standard LCD mit 20 Zeichen x 4 Zeilen angeschlossen werden. Zu beachten ist das die eingebaute Firmware nicht immer alle Display unterstützt, jedoch sollten KS0073 kompatible Displays gewöhnlich kein Problem machen. Beim Anschluss des Display´s darauf achten das man den Beleuchtungsvorwiderstand R6 nach Bedarf anpaßt.

Die Belegung entspricht der 16 poligen Roboternetz-Norm:
Pin 1    GND
Pin 2    5V
Pin 3    Vee Kontrastspannung (0-5V)
Pin 4    RS (CS)
Pin 5    R/W  (SID)
Pin 6    Enable (1)  (SCLK)
Pin 7    DB0 (SOD)
Pin 8    DB1
Pin 9    DB2
Pin 10   DB3
Pin 11   DB4
Pin 12   DB5
Pin 13   DB6
Pin 14   DB7,MSB
Pin 15   LED – Beleuchtung +
Pin 16   LED – Beleuchtung -
POWER

Über diese Schraublemme kann das Board mit einer unstabilisierten Gleichspannung von ca. 6 bis 18V versorgen. Bitte unbedingt auf die Polung achten da ansonsten das Board beschädigt werden kann. Plus und Minus ist jedoch auf der Platine deutlich beschriftet. Beachten Sie auch das das Baord alternativ auch über den I2C-Bus versorgt werden kann, siehe Jumper JP1.


RS232 - PC kompatible RS232 Schnittstelle

Über ein Adapterkabel kann die serielle Schnittstelle des PC oder eines anderen Board´s (z.B. RN-Control, RN-Mega8, Rnbfra usw.) direkt mit dem Board verbunden werden. Im RS232 Mode können sehr einfach alle Ausgaben mit Print auf dem LCD ausgegeben werden. Die Baudrate kann über das LCD-Menü eingestellt werden. Die Belegung entspricht der Roboternetz-Norm und ist kompatibel zum Conrad Roboter CCRP5:

Pin 1 RX
Pin 2 GND
Pin 3 TX

Ein geeignetes Anschlußkabel kann schnell selbst angefertigt werden oder gibt es bei robotikhardware.de bereits fertig

NEXTRS

Dieser Anschluss hat die gleiche Belegung wie der zuvor beschriebene RS232 Anschluss. Er ist allerdings in Reihe geschaltet. Das bedeutet das alle Daten die über die RS232 Klemme eingehen zunächst vom LCD-Display dargestellt und verarbeitet werden aber zeitgleich auch an das Board weitergeschickt werden das an diesem NXTRS Anschluss hängt. Alle Ausgaben des hier angeschlossenen Board´s werden dann wieder von dem normalen RS232 Anschluss ausgegeben. Hört sich kompliziert an,ist aber recht einfach, Das LCD-Board wird somit quasi unsichtbar zwischen zei andere Board´s in eine RS232 Leitung gehängt. Dies hat den Vorteil das man die gesendeten Daten überwachen kann, was insbesondere beim Debuggen von Schaltungen hilfreich sein kann. Dazu muss jedoch noch der RINGMODUS über das Menü aktiviert und der Jumper JP6 entfernt werden. Interessant ist in diesem bezug auch der HEX-Mode von RNKeyLCD (siehe weiter vorne).


RS232TTL - RS232 Schnittstelle mit TTL Pegel

Dies ist die RS232 Schnittstelle mit TTL-Pegel, also max. 5V Pegel. Hier lassen sich Controllerboards, die keinen Treiberbaustein wie Max232 besitzen, direkt anschließen Die TTL- Stiftleiste wird nach Roboternetz-Definition immer 4 polig ausgestattet um Verwechslungen mit der Standard RS232 Stiftleiste zu vermeiden. Verbinden Sie niemals eine 4 polige TTL-Stiftleiste mit einer 3 poligen, dies würde den Controller oder PC beschädigen.

Die Belegung entspricht der RN-Definitionen:

Pin 1 RX
Pin 2 TX
Pin 3 GND
Pin 4 +5V

Ein geeignetes Anschlußkabel kann schnell selbst angefertigt werden. Wichtig: Wenn die TTL-Buchse benutzt wird, dann müssen Sie sowohl IC1 und IC3 aus der Fassung entfernen

RS485

Über diese Schnittstelle kann RN-KeyLCD auch über eine RS485 Verbindung angesteuert werden. Dazu muss allerdings der Max485 in IC-Fassung IC3 eingesetzt und der MAX232 aus IC-Fassung IC1 entfernt werden. Zudem muss der RS485 Modus über das Menü aktiviert werden. Das Board steht immer auf Empfang und schaltet automatisch kurz auf Senden sobalt eine taste im AUTOSEND-Mode gesendet oder per Befehl abgeholt wird. Die Ansteuerung ist somit mit der RS232 Ansteuerung identisch. Ein spezielles Protokoll wird derzeit nicht in der Firmware unterstützt.

Pinbelegung entsprechend der RN-Definitionen:

Pin 1  Volle Batteriespannung
Pin 2   GND
Pin 3   5V
Pin 4  RS 485 A  (kein TTL Pegel)
Pin 5  RS 485 B  (kein TTL Pegel)

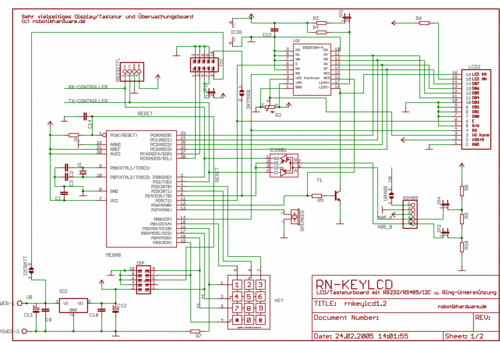

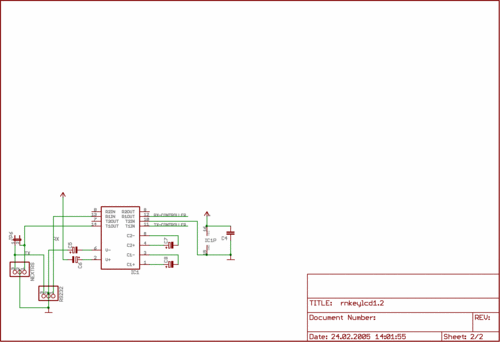

Schaltplan




Bestückungsplan

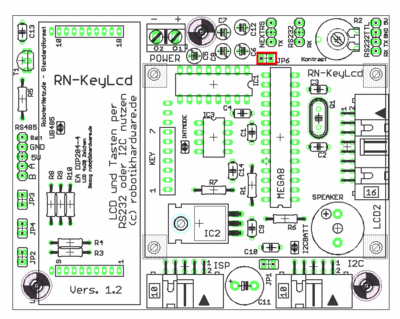

Achtung, dieser Bestückungsplan gilt für die Version 1.2 der Platine. Rot markiert ist der Jumper, der bei der üblichen Konfiguration gesetzt sein sollte. Nur im RS232RING Modus muß dieser Jumper entfernt werden.

Fehler beim Erstellen des Vorschaubildes: Datei fehlt

Stückliste

Bauteil Wert       Beschreibung
C1       100n      Keramik Kondensator
C2       22p       22pF Kondensator
C3       22p       22pF Kondensator
C4       100n      Keramik Kondensator
C5       4,7uF     Elko
C6       4,7uF     Elko
C7       4,7uF     Elko
C8       4,7uF     Elko
C9       100n      Keramik Kondensator
C10      100n      Keramik Kondensator
C11      220uF     Elko
C12      10uF      Elko
C13      100n      Keramik Kondensator
C14      100n      Keramik Kondensator
I2C                Wannenbuchse 10 pol Winkel
IC1                IC-Fassung 16 polig
IC1      MAX232    RS232 Treiber
IC2      7805T     Spannungsregler 7805 oder LM2940 CT5
IC3                IC-Fassung 8 polig
IC3      MAX485CPA Treiber Max485
                   Der Max485 ist nur notwendig wenn auch der RS485
                   Modus vom Rn-KeyLCD gebraucht wird. Wenn er eingesteckt wird
                   muss IC1 Max232 entfernt werden und umgekehrt.
ISP                Wannenbuchse 10 pol Winkel
JP1                Stiftleiste 2polig
JP2                Stiftleiste 2polig
JP3                Stiftleiste 2polig
JP4                Stiftleiste 2polig
JP6                Stiftleiste 2polig
KEY                Matrixtastatur
                   Tastatur wird in die nachfolgende Buchsenleiste gesteckt
KEY                10 polige Buchsenleiste 2,54 Raster
LCD                20x4 Zeichen LCD Typ EA-DIP204
                   LCD wird in die nachfolgenden beiden Buchsenleisten gesteckt
LCD                10 polige Buchsenleiste 2,0
LCD                10 polige Buchsenleiste 2,0
LCD2               Wannenbuchse 16pol Winkel
MEGA8              Programmierter Controller RNLK12 nur über robotikhardware erhältlich
NEXTRS             Stiftleiste 3 polig
POWER              Schraubklemme 2 polig
Q1       16 Mhz    Quarz 16 Mhz
R1       10k       Metallschichtwiderstand 10k
R2       10k       Poti 10k
R3       8         Metallschichtwiderstand 8 Ohm
R4       27        Metallschichtwiderstand 27 Ohm
R5       330       Metallschichtwiderstand 330 Ohm
R6                 Widerstand
                   Dieser Widerstand ist nur notwendig wenn extern ein LCD
                   mit Beleuchtung angeschlossen wird (der Wert richtet sich
                   Displaytyp (gewöhnlich um die 10 Ohm)
R7                 Diesen Wiederstand nicht einsetzen, er war für andere
                   Firmware gedacht und wird nicht mehr benötigt
R8       100k      Metallschichtwiderstand 100k
R9       1k        Widerstand 1K
R10      100k      Metallschichtwiderstand 100k
RS232              Stiftleiste 3 polig
RS232TTL           Stiftleiste 4 polig
RS485              Stiftleiste 5 polig Winkel
SPEAKER  F/CM12P   Mini Piezo Lautsprecher
T1       BC338     NPN Transistor BC338-40

2 Stück            Abstandsbolzen innen/außen Gewinde 1cm Länge
3 Stück            Abstandsbolzen innen/außen Platinenbefestigung
5 Stück            Jumper
1 Stück            Bedruckte passende Platine

Die Bauteile/LCD/Platine sind auch komplett über robotikhardware.de zu beziehen

Siehe auch

Weblinks

Platinenservice.gif hier Bausatzservice.gif hier
