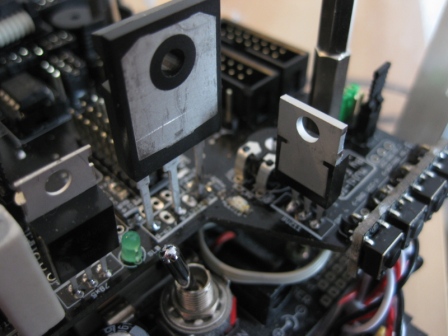

Die wichtigsten Teile der Servo-Stromversorgung mit einem LT1084CP-5 (von links) : Der große IC ist der Spannungsregler, welcher durch das 500-Ohm-Poti daneben zwischen 5V und 7,7V geregelt werden kann; der BUZ11-Leistungstransistor schaltet die gesamte Stromversorgung der Servos
